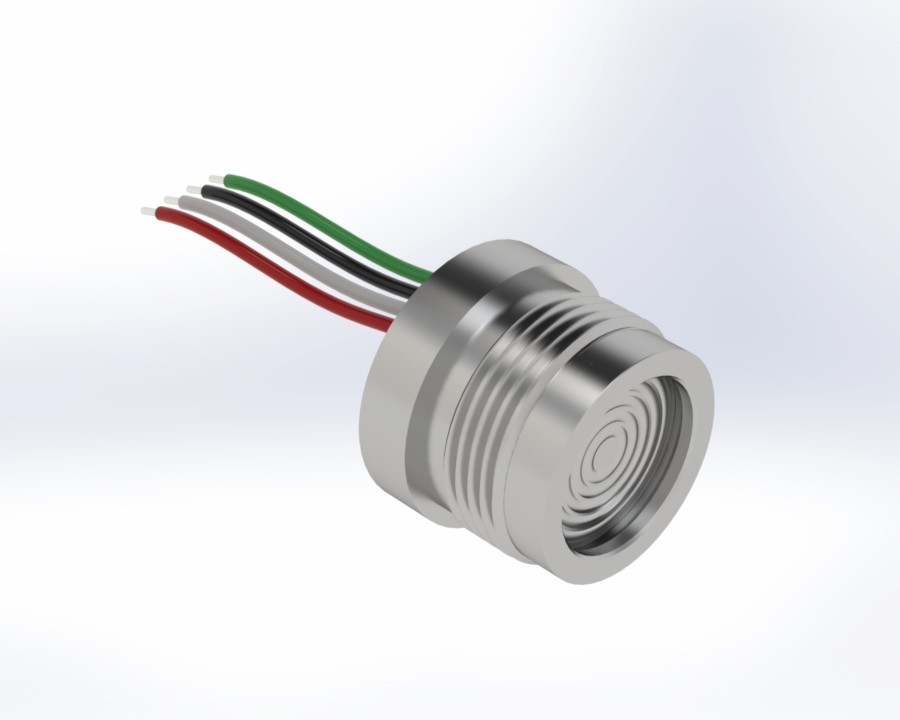

产品特点
◆数字化系统协同设计，自产SOI压力敏感芯片
◆ 无PN结，全工作温区信噪比高
◆压力测量腔与参考腔刚性气密隔离鲁棒、无蠕变
◆ 316L不锈钢隔离液封，被测介质兼容性宽泛
◆表压、绝压、差压类型全覆盖
◆低、中、高宽压力量程覆盖宽泛
◆通用行业标准尺寸，恒压/恒流补偿可选，互换性高
◆静态性能/热特性的长期重复性和稳定性免维护
◆低、中、高宽压力量程覆盖宽泛
项目 | 技术指标 | 备注 | |
工作范围 |
测量范围 | 表压0～40kPa……20MPa 差压0～40kPa……4MPa 绝压0~100kPa……100MPa |
支持定制 |
工作温度 | -55℃~+175℃ | ||
补偿温度 | -55℃~+150℃ | 支持定制 | |
激励电源 | 额定5VDC/1mADC;最大10VDC/1 .5mADC | ||
电气特性 | 输出阻抗 | 3 kΩ~5 kΩ | |
绝缘电阻 | >100MΩ/100VDC | ||
静态特性 | 零点输出 | ±1mV | 归一后 |
输出对称性 | ±0.2%FS | 表压、差压 | |
满量程输出 | ≥50 mV(≥40mV:量程≤40kPa) | 补偿后 | |
非线性 | ±0.1%FS(±0.3%FS:量程≤40kPa或≥40MPa) |
最小二乘法 | |
迟滞 | ±0.05%FS | ||
重复性 | ≤0.05% | ||
准确度 | ±0.1%FS(±0.3%FS:量程≤40kPa或≥40MPa) | ||
稳定性 | 零点漂移 | ±0.05%FS/8h | |
热零点漂移 | ±0.02%FS/℃(±0.05%FS/℃:量程≤40kPa) | 补偿后 | |
热灵敏度漂移 | ±0.02%FS/℃(±0.05%FS/℃:量程≤40kPa) | 补偿后 | |
静压影响 | ±0.2%FS | 差压指标 | |
过载压力 | 1.3倍~3倍额定量程 | 按企标 | |
长期稳定性 | ±0.1%FS/年 | ||
电气连接 | 插针、缆线 | ||
外形及安装 | φ19、Φ16、Φ13 | 支持定制 | |
